Mauerverbinder, Anschlussanker 300 x 15 x 0,5mm | 250 Stück

Produktnummer: MV300-250 | Zu den Detail-Informationen

Info zu diesem Artikel - BUY WIDGET

Test 1
Test 1
Test 1
Test 1

48,65 €

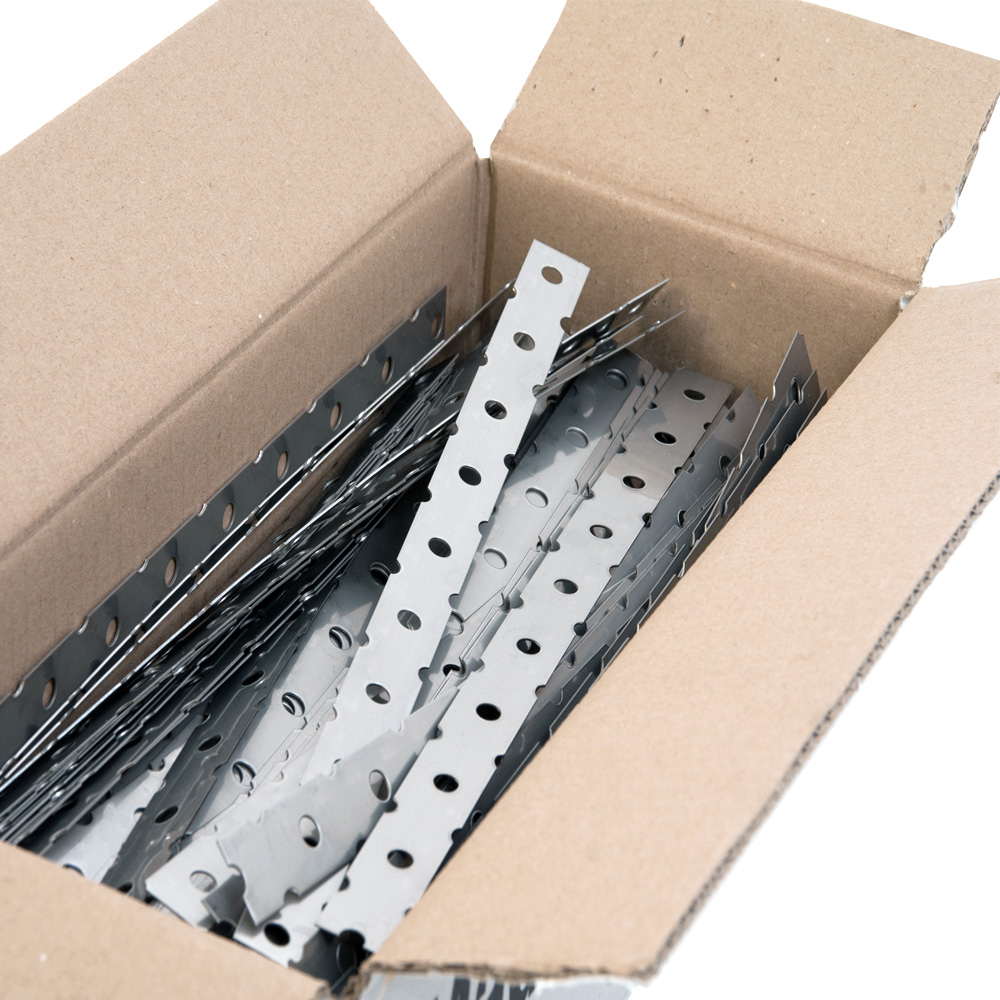

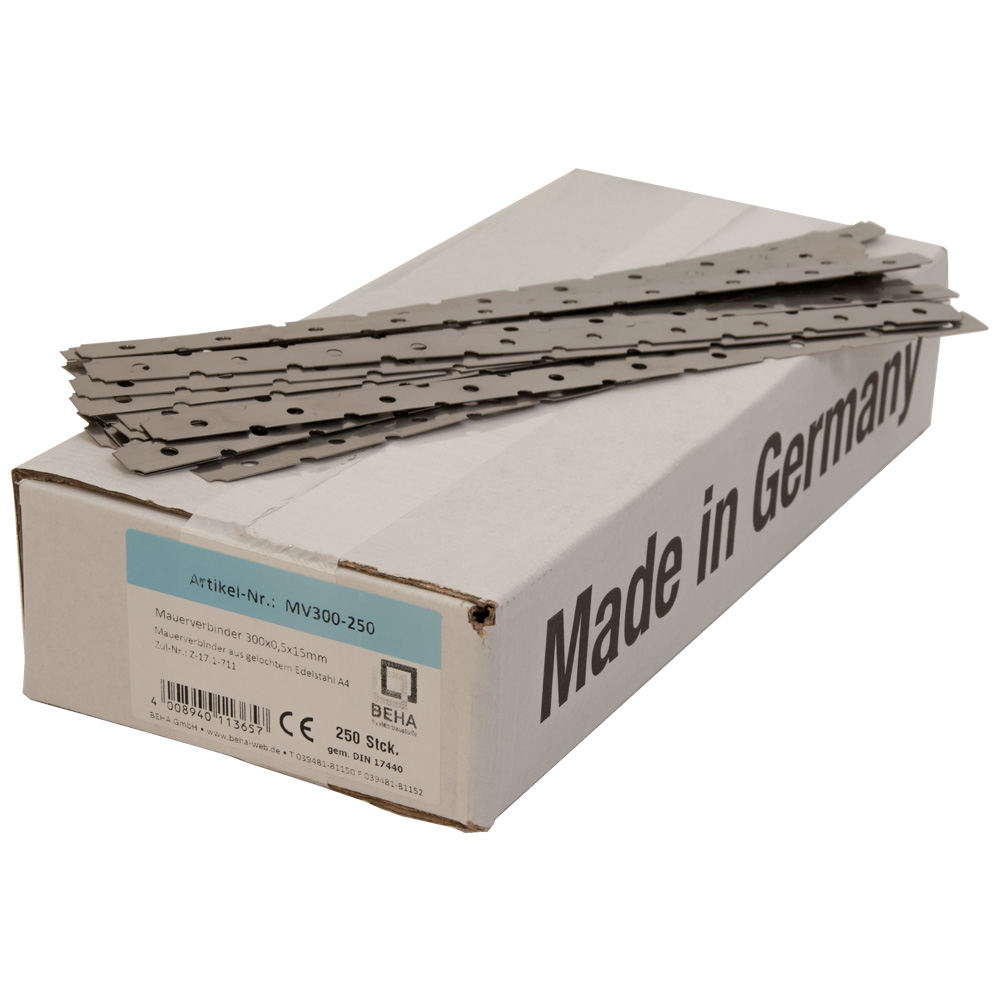

Inhalt: 250 Stück

x 250 Stück

Beschreibung

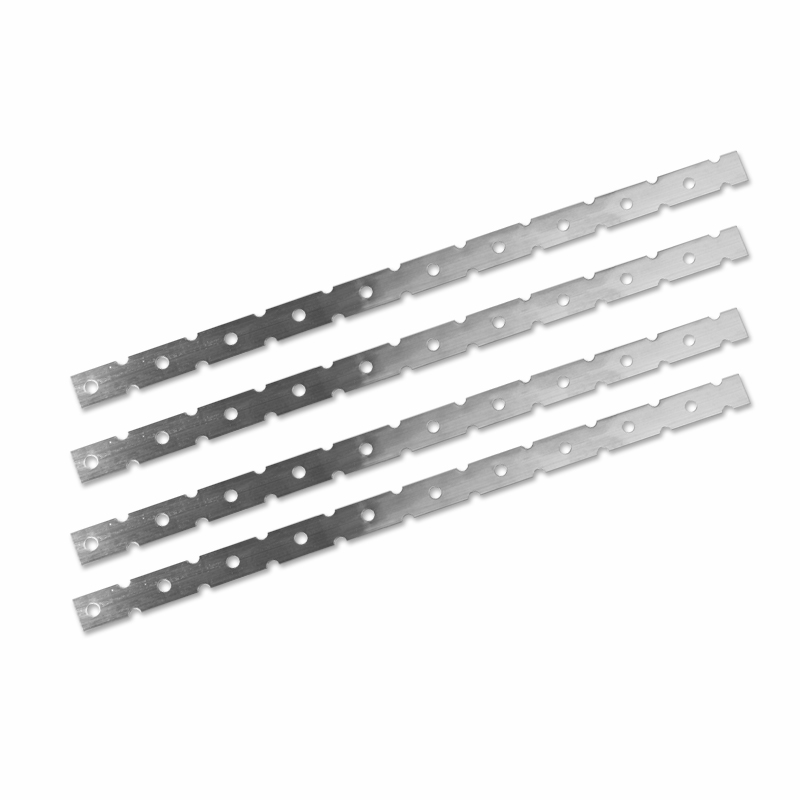

Mauerverbinder / Flachanker / Anschlussanker 300mm | 250 Stück

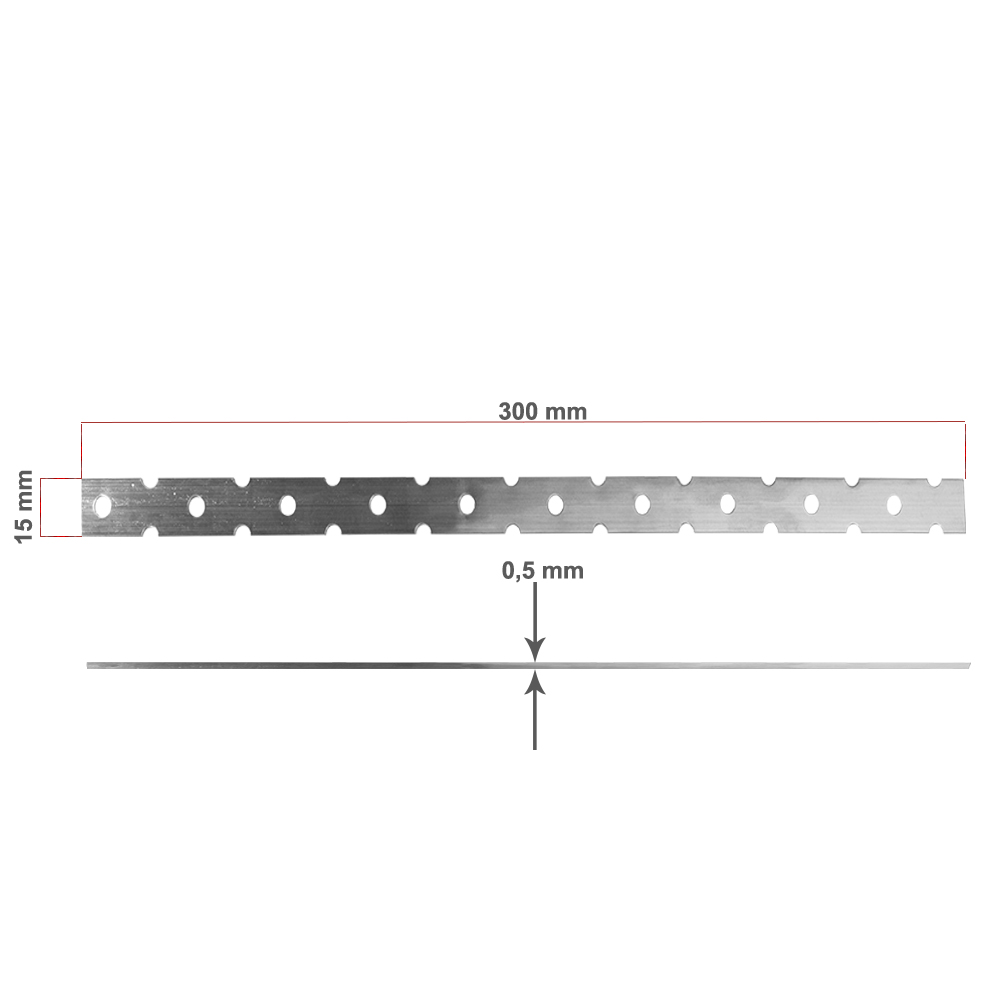

Abmessung: 300mm x 15mm x 0,5mm

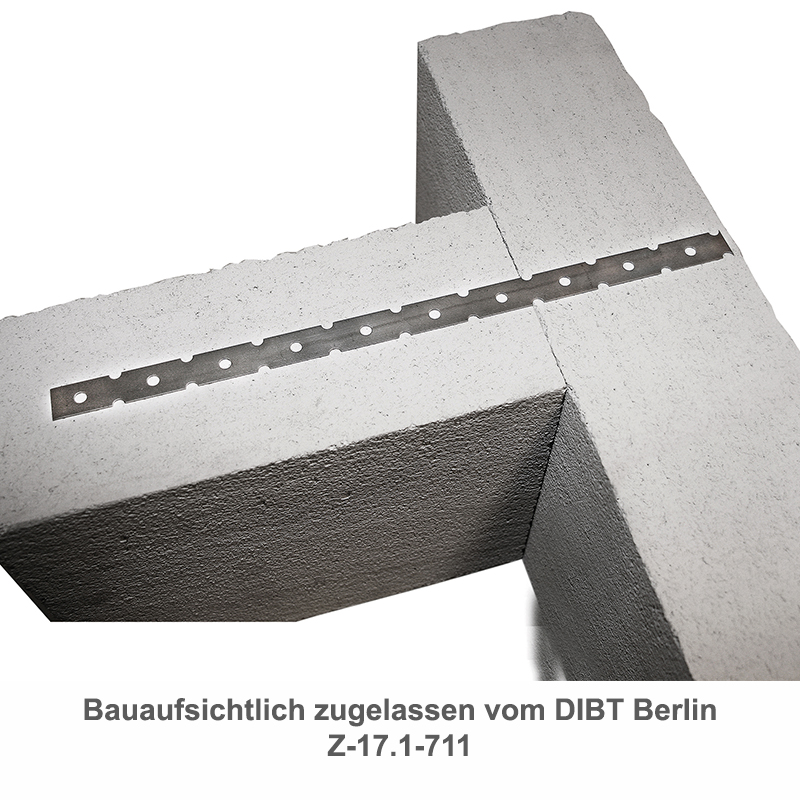

Bauaufsichtlich zugelassen: Zul-Nr.: Z-17.1-711

aus Edelstahl Werkst.Nr. 1.4401 / 1.4362

Anwendungsgebiete

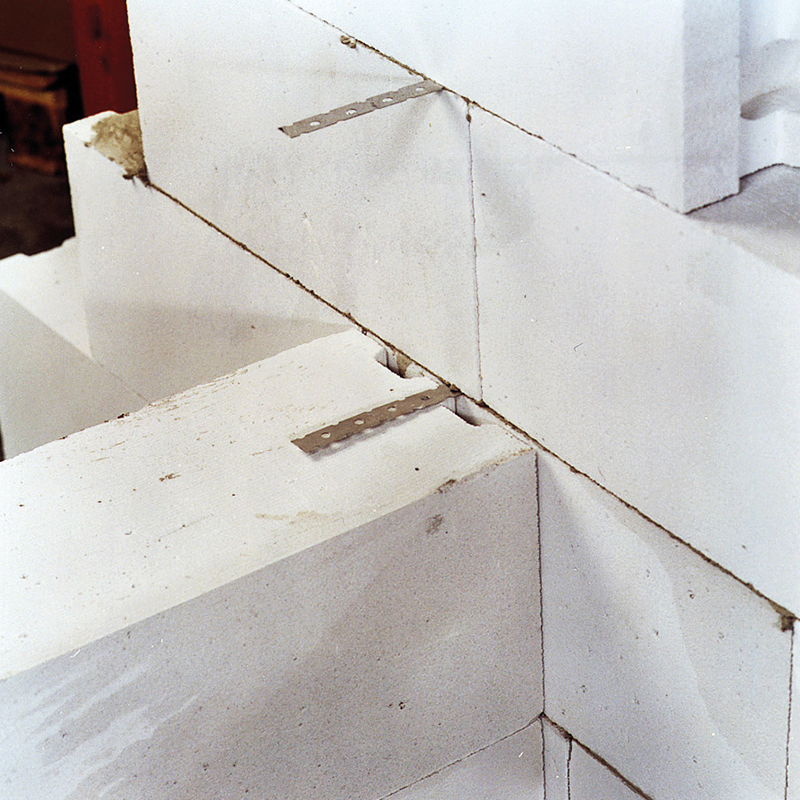

Der traditionelle Mauerverbinder im Mauerwerksbau. Mauerverbinder für die Stumpfstoßtechnik zum Verbinden einer Längs- und Querwand. Mauerwerksverbinder zum Herstellen von Wandanschlüssen. Die Mauerverbinder sind zur Hälfte in der Lagerfuge einzulegen, an welcher die aussteifende Wand anstößt. Somit wird ein fester Verbund gewährleistet (Stumpfstoßtechnik).

Anleitung

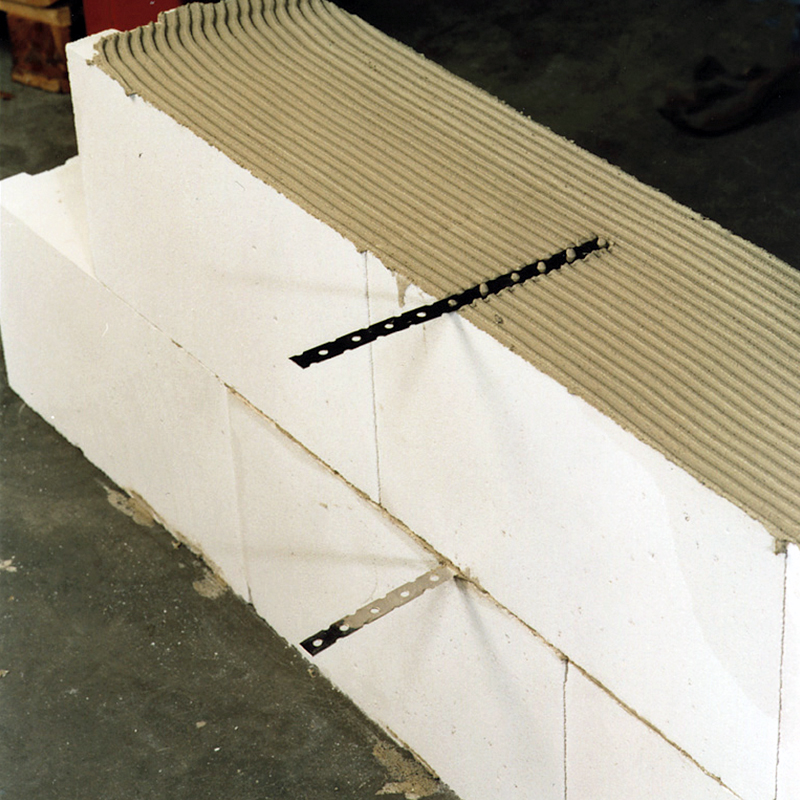

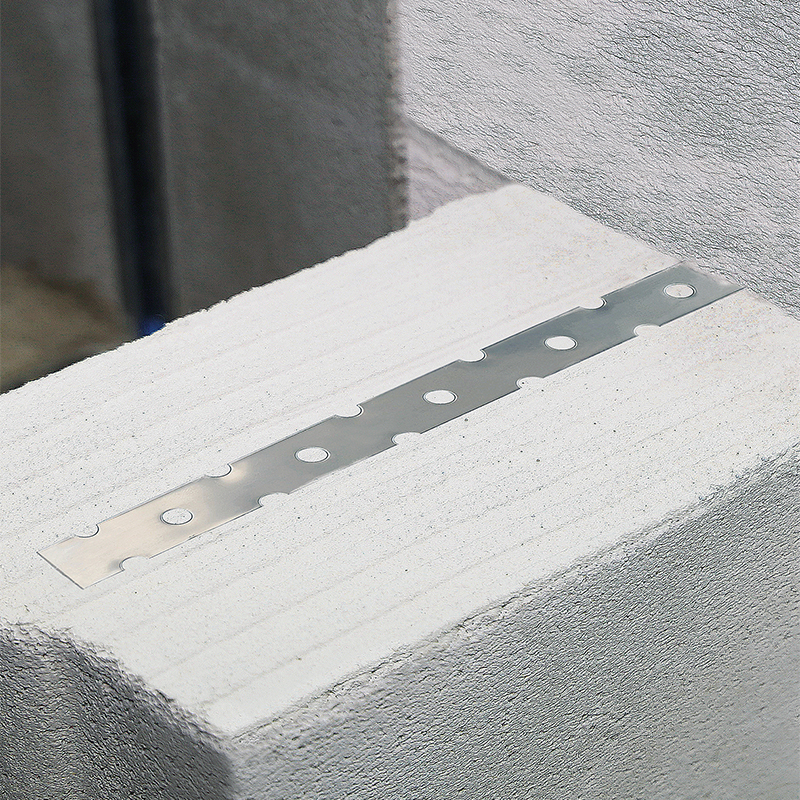

Die Mauerverbinder müssen vollständig in die Fuge eingebettet werden. Verbinder dazu in halber Fugenhöhe einlegen und Oberseite mit Mörtel bedecken Mindestfugendicke 2 mm (bei Mauerwerk im Dünnbettverfahren) Rechtwinklig zwischen Stirnflächen der miteinander zu verbindenden Wände einbauen Stoßfugen zwischen quer zueinander verlaufenden Wänden sind stets über die Wanddicke zu vermörteln. Mindesteinbindelänge: 140 mm

Für zweigeschossige Ein- und Zweifamilienhäuser sowie bis zu 4-geschossige Gebäude lassen sich einfache Regelausführungen des Ankeranschlusses zwischen tragender Wand und aussteifender Querwand angeben. Hierbei werden folgende Verankerungsstellen, über die Gebäudehöhe verteilt, vorgesehen:

bei Ein- und Zweifamilienhäusern bis zu zwei Geschossen: in jede 2. Lagerfuge (Abstand ≤ 50 cm) wird ein Mauerverbinder eingelegt
bei Gebäuden mit zwei bis vier Geschossen in jede Lagerfuge (Abstand ≤ 25 cm) wird ein Mauerverbinder eingelegt

Unter folgenden Voraussetzungen gelten o.g. Regelausführungen

Geschosshöhe h ≤ 2,75 m
Wanddicke der tragenden Wand d ≤ 24 cm
Abstand der Querwände b ≤ 7,2 m
Wandlast bei Gebäuden mit bis zu zwei Geschossen: N ≤ 70kn/m,
mit zwei bis vier Geschossen: N ≤ 150 kn/m
Einbindelänge des Ankerblechs ≥ 14 cm (bei Ankerlänge 30 cm).
für größere Wandlasten bzw. bei 30 und 36,5 cm dicken Wänden gilt die beschriebene Regelausführung nicht

Technische Daten

Länge: 300 mm
Breite: 15 mm
Dicke: 0,5 mm
Gewicht / VPE: 4,051 Kg
Material: Edelstahl A4 / Zul-Nr.: Z-17.1-711
